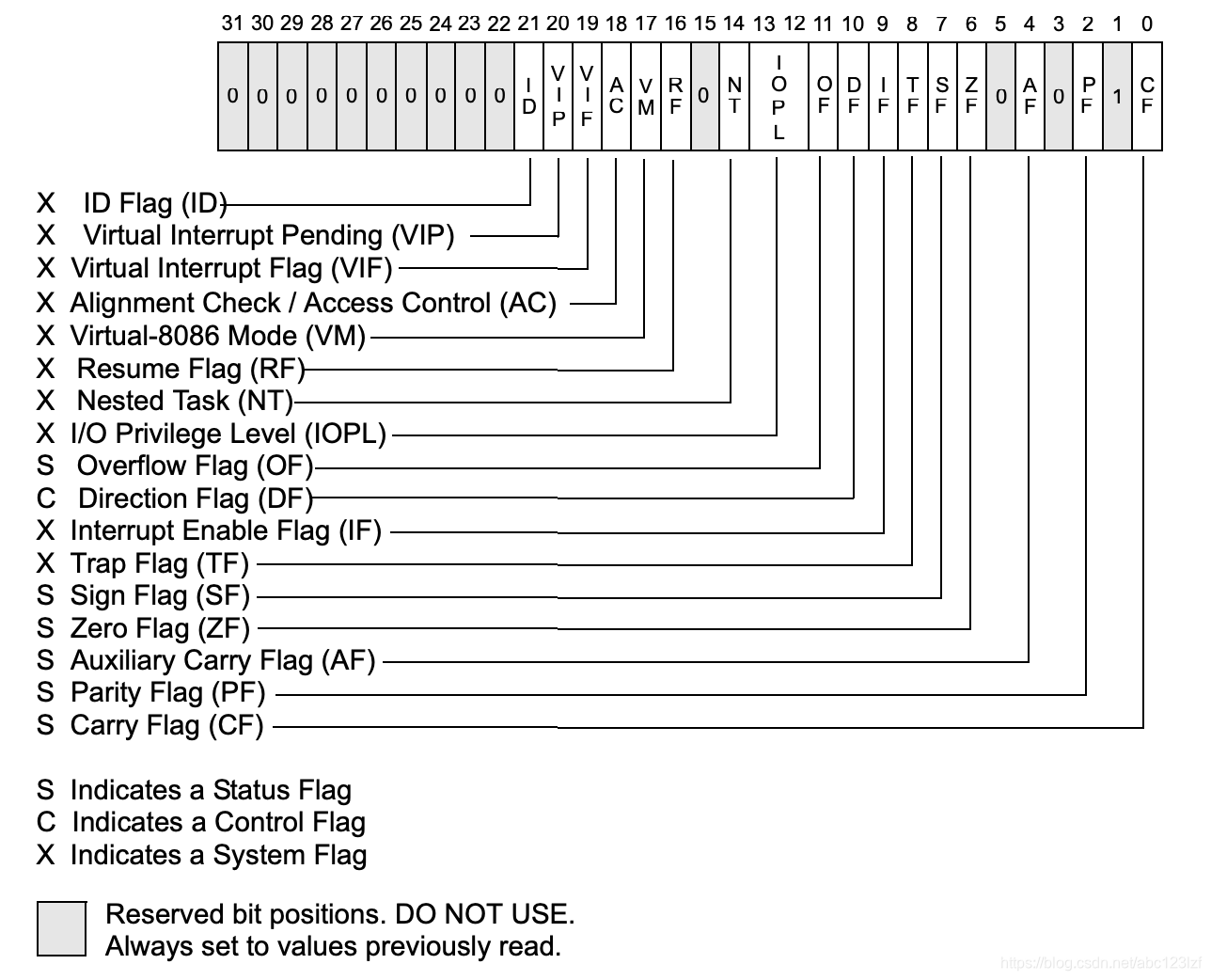

标志寄存器，其中有许多标志位，供cpu修改与设置，记录cpu执行指令时的状态

其中灰色的部分为保留位

对于16位模式下的标志寄存器，前16位和EFLAG寄存器相同
对于64位模式下的标志寄存器，低32位均和EFLAG寄存器相同，高32位均为保留位

标志位

CF(Carry Flag)

位于寄存器的第0位，在进行无符号数运算时，它记录了运算结果的最高有效位向更高位的进位值，或从更高位的借位值
比如两个十六进制数0xFFFF和0xFFFF相加后，保存在十六进制ax寄存器里，ax无法保存这个进位值，为此，这个进位值会保存子CF位中。ax里的值位0xFFFF，CF位则为1

PF(Parity Flag)

位于寄存器的第2位，用途是记录指令执行后，其运算结果的所有位中1的个数是否为偶数

• 当PF位为1时，表示1的个数为偶数
• 当PF位为0时，表示1的个数为奇数

AF(Auxiliary Flag)

位于寄存器的第4位，为辅助进位标志位，如果第3位向第4位发生了进位，那么AF标志位为1

mov al, 0xF
add al, 1

此时AL寄存器为0x10，AF标志位为1。

ZF(Zero Flag)

位于寄存器的第6位,记录相关指令执行后是否为0，是为1，否为0

SF(Sign Flag)

位于寄存器的第7位,记录相关指令执行后是否为负数，是为1，否为0
SF标志位是CPU对有符号数运算结果的一种记录，用于记录数据的正负，即最高位是否为1

IF(Interrupt Enable Flag)

位于寄存器第8位，表示是否响应中断。

• 如果IF为1，那么会响应所有类型的中断
• 如果IF为0，那么只响应不可屏蔽中断
  IF标志位的值可通过指令CLI设置为0，通过STI指令设置为1，这两个指令均没有操作数

DF(Direction Flag)

位于寄存器第9位，为方向标志位，默认值为0

• 为1时，存储器地址自动减少，串操作指令为自动减量指令。
• 为0时，存储器地址自动增加，串操作指令为自动增量指令。
  可通过汇编指令CLD将DF标志位设置为0，也可通过STD将DF设置为1。
  串操作指令包含MOVSB，MOVSW，MOVSD。

OF(Overflow Flag)

位于寄存器的第9位，为溢出标志位。如果计算后发生了溢出，那么OF标志位会设置为1。
