Segment-register

📄 返回目录页

段寄存器，给内存地址划分段，便于寻址，毕竟只需要将段地址和偏移地址相加就可以得到物理地址。
在8086中段寄存器都是16位，而总线有20根，所以8086中的物理地址都是20位的。因此段地址要左移4位，也就是乘于16或者是0x10后与偏移地址相加。
因为段寄存器是16位的，所以每个段都最少可以有16个偏移地址，最多有65536个

• cs: 代码段

• ds: 数据段

• ss: 栈段

• es: 扩展段 (可以代替数据段工作)

• fs: 数据段

• gs: 数据段
  当CPU工作于保护模式下，段寄存器存储的内容不再是段基址了，此时的段寄存器中存放的是段选择子（Segment Selector），用来指示当前这个段寄存器“指向”的是哪个分段。

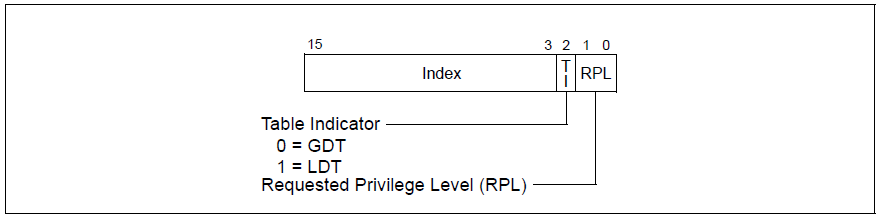

  段选择子的结构：


• PRL: 特权请求级，ring0-ring3四个特权级。

• TI: 0表示用的是全局描述符表GDT，1表示使用的是局部描述符表LDT。

• Index: 这是一个表格中表项的索引值，这个表格叫内存描述符表，它的每一个表项都描述了一个内存分段。

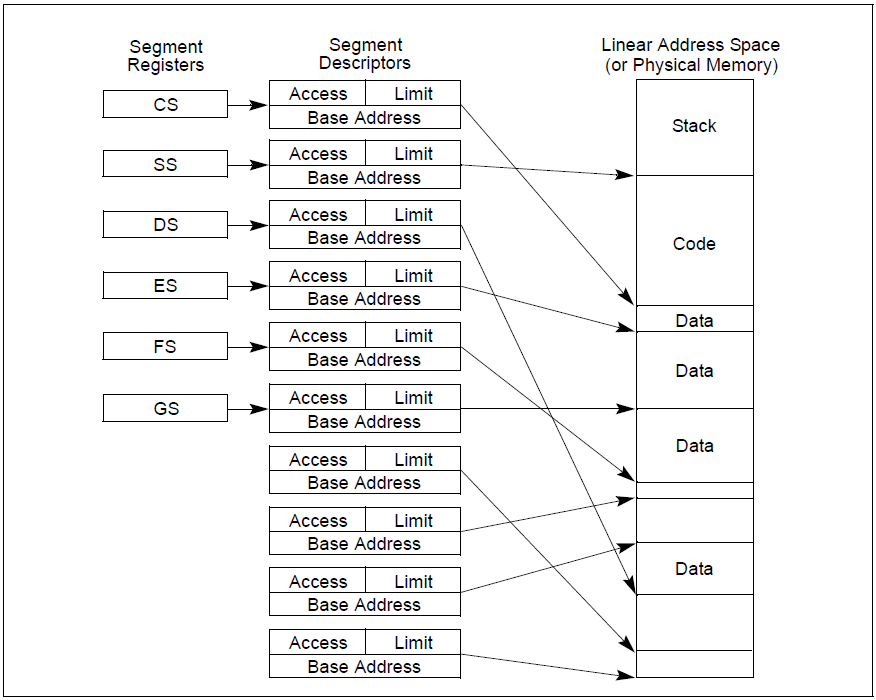

  保护模式下的段寄存器和段描述符到最后的内存分段，通过下图的方式联系在一起：
